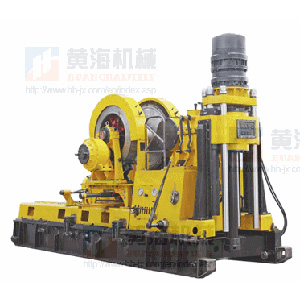

Equipamento de Perfuração de Núcleo HXY-9

HXY-9

Descrição
O Equipamento de Perfuração de Núcleo tipo eixo HXY-9 é compacto na construção e racional no arranjo de um modo geral. É leve e prático de montar. O intervalo de velocidade de rotação é apelativo. É equipado com freio de água e tem um mecanismo de material de fixação normal-aberto. O diferencial do equipamento de perfuração de núcleo HXY-9 pode ser operado em posição baixa para facilitar o movimento de elevação e de parar o equipamento.

Aplicabilidade do equipamento de Perfuração de Núcleo HXY-9
O Equipamento de Perfuração de Núcleo compacto HXY-9 é usado principalmente no campo da geologia, metalurgia, mina de carvão, hidrológica e de engenharia de perfuração com a ponta com pedaços de diamante ou carboneto de tungstênio. Também pode ser usado na exploração da zona superficial de petróleo e gás natural, descarga de água e na ventilação de minas aquando a perfuração do túnel como estacas de fundação, de grande diâmetro.

Especificações principais do equipamento de perfuração de núcleo HXY-9 (com160KW/1480rpm motor eléctrico)
Profundidade de Perfuração: 2000~4000m (6560~13120feet)
Diâmetro de eixo: 118mm (4.65inch)
Positivo: 73, 94, 132, 207, 333, 209, 267, 376, 589, 948
Negativo: 69, 198
Torque de Eixo: Positivo: 18088, 14150, 10044, 6417, 3986N·m (13330, 10429, 7402, 4729, 2938 lbf·ft) 6364, 4978, 3534, 2258, 1402 N·m (4690, 3669, 2605, 1664, 1033 lbf·ft)
Negativo: 19109, 6723 N·m (14083, 4955 lbf·ft)
Kelly Hexagonal: Φ114x102mm (Φ4.49x4.02polegadas), Φ89x79 mm (Φ3.5x3.11inch)
Diâmetro da haste de Perfuração: Φ102 Φ89 Φ71 mm (Φ4.02 Φ3.5 Φ2.8 polegadas)
Curso de eixo do equipamento de Perfuração de Núcleo Compacto: 1200mm (47.2 polegadas)
Curso de deslizamento do equipamento de perfuração: 800mm (31.5 polegadas)
Força máx. De elevação: 643KN (144546 lbf)
Força máx. De pressurização : 339KN (76207 polegadas)
Capacidade de bobinagem do tambor: 350m (1148 pés)
Diâmetro do cabo de aço.: 26mm (1.02 polegadas)
Força máx de elevação – cabo único (Terceira camada): 150KN (33720 lbf)
Velocidade de elevação do guincho – cabo único: 0.75, 0.96, 1.35, 2.12, 3.4 m/s
(2.46, 3.15, 4.43, 6.95, 11.15pés/m)
Ângulo de perfuração (sem o braço vertical): 78°-90°
Dimensões (com motor eléctrico): 5730x2040x3396mm (225.6x80.3x133.7inch)
Peso (com motor eléctrico):  10.2T (22491 lb)
Dimensões (com motor a diesel): 6088x2040x3396mm (239.7x80.3x133.7inch)
Peso (com motor a diesel): 10.8T (23814 lb)

Potência da unidade do Equipamento de perfuração de Núcleo HXY-9
Modelo do motor eléctrico: Y315L1-4
Potência: 160KW (215HP)
Velocidade de Rotação do motor eléctrico: 1480rpm
Modelo do motor a Diesel:  Cummins 6CTA
Potência do Equipamento de Perfuração de Núcleo compacto: 178KW (240HP)
Velocidade de rotação do motor a diesel: 2200rpm
